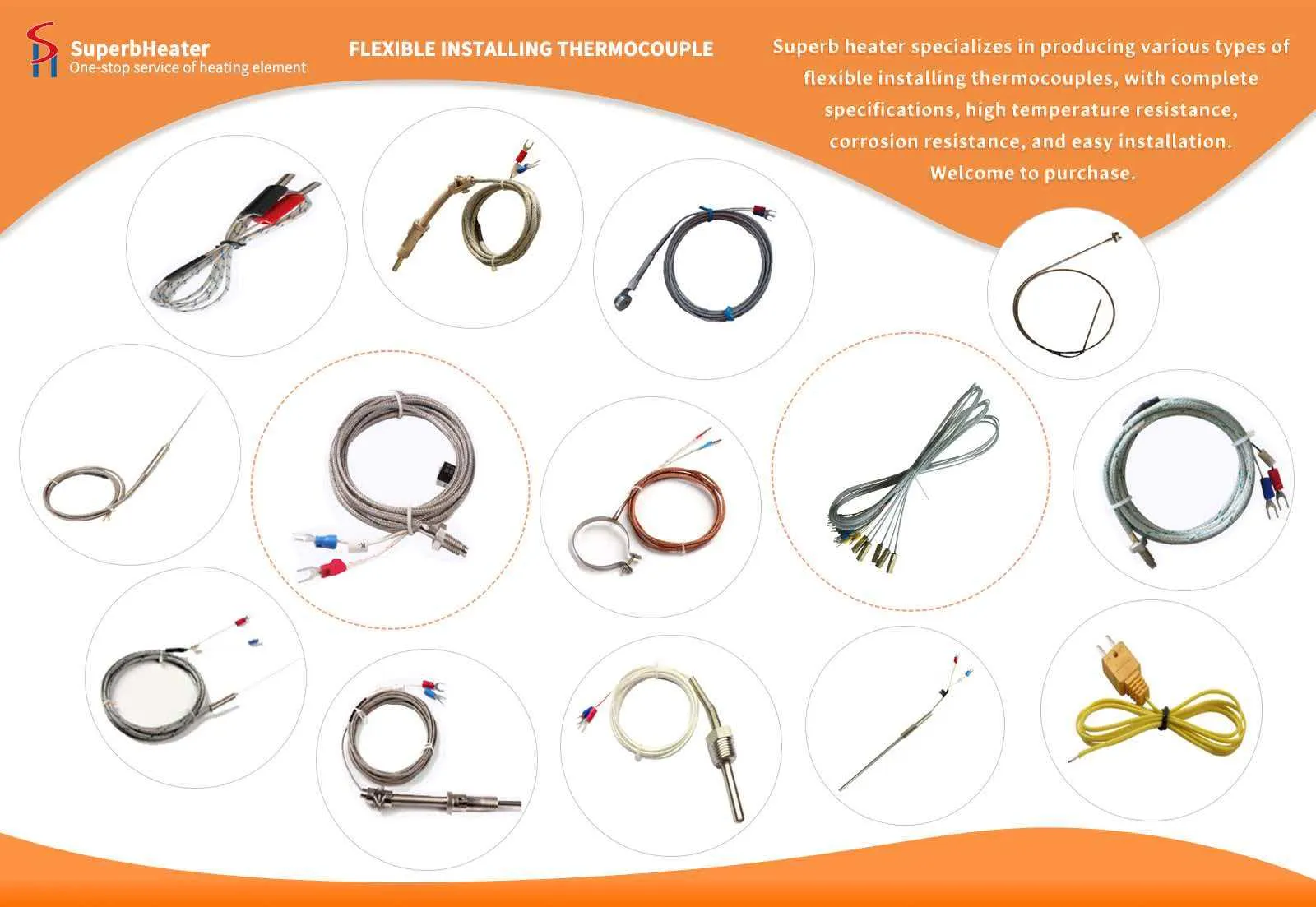

Termočlánek je běžně používaný prvek pro snímání teploty v přístrojích na měření teploty. Přímo měří teplotu a převádí teplotní signál na signál termoelektrického potenciálu, který je následně elektrickým přístrojem (sekundárním přístrojem) převáděn na teplotu měřeného média. Vnější vzhled různých termočlánků se často značně liší v závislosti na aplikaci, ale jejich základní struktura je obecně stejná. Obvykle se skládají z hlavních částí, jako jsou termoelektrické elektrody, izolační pouzdro, ochranná trubice a spojovací krabice. Obvykle se používají ve spojení se zobrazovacími přístroji, záznamovými přístroji a elektronickými regulátory. je běžně používaný prvek pro snímání teploty v přístrojích na měření teploty. Přímo měří teplotu a převádí teplotní signál na signál termoelektrického potenciálu, který je následně elektrickým přístrojem (sekundárním přístrojem) převáděn na teplotu měřeného média. Vnější vzhled různých termočlánků se často značně liší v závislosti na aplikaci, ale jejich základní struktura je obecně stejná. Obvykle se skládají z hlavních částí, jako jsou termoelektrické elektrody, izolační pouzdro, ochranná trubice a spojovací krabice. Obvykle se používají ve spojení se zobrazovacími přístroji, záznamovými přístroji a elektronickými regulátory.
V průmyslových výrobních procesech je teplota jedním z důležitých parametrů, který je třeba měřit a kontrolovat. Termočlánky jsou široce používány při měření teploty kvůli jejich mnoha výhodám, včetně jednoduché konstrukce, snadné výroby, širokého rozsahu měření, vysoké přesnosti, nízké setrvačnosti a výstupních signálů, které lze snadno přenášet na dálku. Kromě toho, protože termočlánky jsou pasivní senzory, nevyžadují pro měření externí napájení, takže jejich použití je velmi pohodlné. Proto se často používají k měření teploty plynů nebo kapalin v pecích a potrubích a také povrchové teploty pevných látek.
Pracovní princip: Dva vodiče různého složení (nazývané termočlánkové dráty nebo termoelektrody) jsou spojeny na obou koncích a tvoří obvod. Když jsou teploty dvou přechodů různé, vzniká v obvodu elektromotorická síla. Tento jev se nazývá termoelektrický jev a tato elektromotorická síla se nazývá termoelektrický potenciál. Tento princip využívají termočlánky pro měření teploty. Jeden konec, přímo používaný k měření teploty média, se nazývá pracovní konec (také nazývaný měřicí konec) a druhý konec se nazývá studený konec (také nazývaný kompenzační konec). Studený konec je připojen k zobrazovacímu přístroji nebo odpovídajícímu přístroji, který indikuje termoelektrický potenciál generovaný termočlánkem. Termočlánek je v podstatě měnič energie, který přeměňuje tepelnou energii na elektrickou energii pomocí generovaného termoelektrického potenciálu k měření teploty. Pokud jde o termoelektrický potenciál termočlánku, je třeba poznamenat následující body:
1. Termoelektrický potenciál termočlánku je rozdílem mezi funkcemi teplot na dvou koncích pracovního konce termočlánku, nikoli funkcí rozdílu teplot mezi studeným koncem a pracovním koncem;
2. Velikost termoelektrického potenciálu generovaného termočlánkem, když je materiál termočlánku rovnoměrný, je nezávislá na délce a průměru termočlánku a souvisí pouze se složením materiálu termočlánku a teplotním rozdílem mezi dvěma konci;
3. Jakmile jsou materiály dvou termočlánkových drátů určeny, velikost termoelektrického potenciálu termočlánku souvisí pouze s teplotním rozdílem termočlánku; pokud je teplota studeného konce termočlánku udržována konstantní, pak je termoelektrický potenciál termočlánku jednou -hodnotnou funkcí teploty pracovního konce. Dva vodiče nebo polovodiče A a B z různých materiálů jsou svařeny dohromady a tvoří uzavřený obvod, jak je znázorněno na obrázku. Při teplotním rozdílu mezi dvěma přechody 1 a 2 vodičů A a B se mezi nimi generuje elektromotorická síla, čímž se v obvodu vytvoří proud. Tento efekt využívají termočlánky.
